球團窯回轉窯各部位用耐火材料詳解(四)

發布日期:2022-04-28 15:09:23 所屬欄目:耐材知識

       說到球團回轉窯,我猜一定會有人問一句什么是球團回轉窯?我相信在咱們鋼廠或者冶金煉鋼行業工作的人一定不會陌生,說起來這種窯型雖說平時不常見,但是也是屬于回轉窯設備大家族中的一員,所以今天瑞森小編就繼續給您介紹一下這種回轉窯設備中具體各個環節都是如何配置耐火材料的吧!



    球團回轉窯主要用來冶煉鐵礦、鋅礦、鋁礦等需要冶金的原礦石粉。首先我們要略微向您介紹一下我們球球團回轉窯的工作原理,球團回轉窯主要是用于冶金煉鋼等行業,一些貧鐵礦和鐵礦通過破碎磨粉細化之后加水制球然后進入球團回轉窯進行煅燒,通過球團回轉窯的煅燒1300°C的高溫煅燒成球,煅燒的成品就稱為煉鋼的原料計入到煉鋼爐。球團窯也是通過助燃風大小和燃料多少來進行控制球團回轉窯內部溫度的,想煅燒出理想的球團原料就必須有足夠的溫度,因為一般來講球團回轉窯不像石灰回轉窯由于熱器,球團回轉窯是直接把回轉窯筒體分為幾部分來作為預熱干燥區域、煅燒區域和冷卻區域,所以這樣會把窯內的熱量帶走,而且物料直接是冷料進入非常消耗熱量,所以球團回轉窯的溫度是個關鍵性的問題。球團回轉窯和其他的回轉窯一樣,都是又拖輪組、大小齒輪、輪帶、回轉窯擋輪、筒體、耐火材料、保溫層等組成。

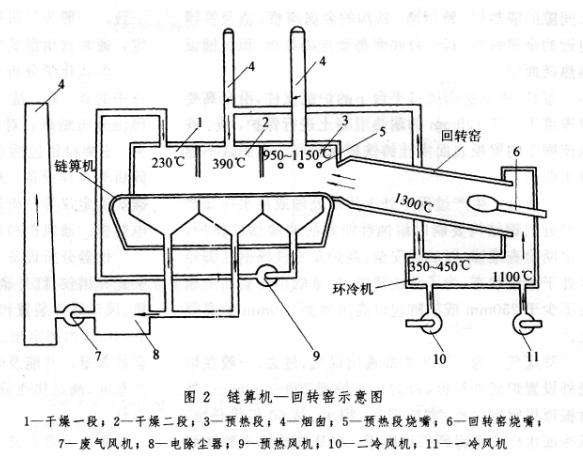

    國內鏈篦機-回轉窯球團工藝的快速發展,鏈篦機、回轉窯、環冷機三大主機的正常運行關系到整個生產線的作業效率,能夠影響三大主機正常運轉的因素有很多,其中耐火材料的合理使用為重中之重。由于鏈篦機-回轉窯的設備多,工序工況差異較大,不同部位的耐火材料內襯需要承受不同物料的沖刷、化學侵蝕、急冷急熱作用等,而且結構復雜,施工和烘烤困難,由此則選擇合理的耐火材料及科學的砌筑方法不僅可以保持三大主機的正常運行,而且還能起到節能降耗的作用,從而降低生產廠家的運行成本。


    一、鏈篦機:鏈篦機一般分為四個階段:鼓風干燥段、抽風干燥段、預熱I段和預熱II段,這四段溫度呈逐漸升高趨勢,根據不同溫度區域選擇的耐火材料也不同:


    1、低溫區域:由于低溫區域氣流中的灰塵較少,在選用耐火材料時一般不考慮磨損的問題,故只采用輕質材料作為工作層,在側墻鋼板和輕質材料之間再鋪設一層保溫棉防止串風而燒壞鋼板。


    2、高溫區域:高溫段因需要考慮耐火以及耐磨等因素則采用重質澆注料加輕質澆注料相結合的復合結構,鏈篦機爐頂和高溫段側墻一般采用錨固磚結合澆注料的形式,但在高溫段側墻水平方向上需鋪設一條托板,這樣做的好處是人為設置一條膨脹縫,可以較大程度的消除因為膨脹對錨固磚產生的破壞作用。


    二、回轉窯:回轉窯是球團生產過程中非常重要的環節,回轉窯的耐火材料好壞直接決定了整個球團的生產線能否正常運轉。傳統的回轉窯耐火材料因考慮到耐火材料的耐高溫、耐磨性等優點,一般則選用重質的耐火材料,但是這種耐火材料的導熱系數大,通過耐火材料導出去的熱量也大,造成能源的浪費。


    為解決這個問題,我公司則采用預制磚帶和澆注料帶間隔布置的結構形式,并且在耐火材料與回轉窯窯皮之間鋪設輕質保溫棉,一是可以有效防止熱量的損失,另一方面可以減少回轉窯的轉動重量從而減少電能的消耗。但是在耐火材料設計及施工過程中需考慮工況條件下的膨脹趨勢,在預制磚靠近工作層表面增加膨脹板及澆注帶設置膨脹縫,膨脹縫的間距設置需要根據工況溫度而定,而且這些膨脹縫都不能貫通。


    三、環冷機:環冷機是用冷風來冷卻球團礦的設備,內襯的耐火材料是由兩部分構成的:


    1、環冷機的臺車欄板:環冷機臺車欄板磚目前是有兩種做法:一種是做成小塊分為上下兩部分,優點是安裝、更換方便,缺點是漏風嚴重;另一種是做成大塊把內外環分成幾大塊不分上下不分,優點是材料嚴密、熱量損失小,缺點是安裝、更換困難,只能等到大修時統一更換。兩種形式需根據客戶設備維修方式及周期而定。


    2、環冷機上罩:環冷機上罩一般采用錨固磚結合澆注料的結構形式設計,澆注料則采用類似于鏈篦機一樣的重質澆注料加輕質澆注料相結合的復合結構,通過改變工作層和外部保溫層的材質厚度來處理不同冷段。


    近年來得到快速發展,球團的總生產能力每年達6000萬t以上,回轉窯的窯頭溫度1150~1180℃,窯尾1050~1080℃。環冷機受料區溫度達1100~1300℃。選擇耐火材料必須根據不同部位的使用條件,鏈篦機主要有耐磨高鋁澆注料,輕質莫來石澆注料,有些澆注料中使用錨固磚。回轉窯一般用帶錨固件的高鋁莫來石預制磚和同材質的澆注料相間隔混合砌筑。環冷機一冷段的吊掛磚由不燒磷酸鹽磚改為燒成高鋁磚,爐頂改為低水泥澆注料,使用壽命由幾個月延長到2年。
